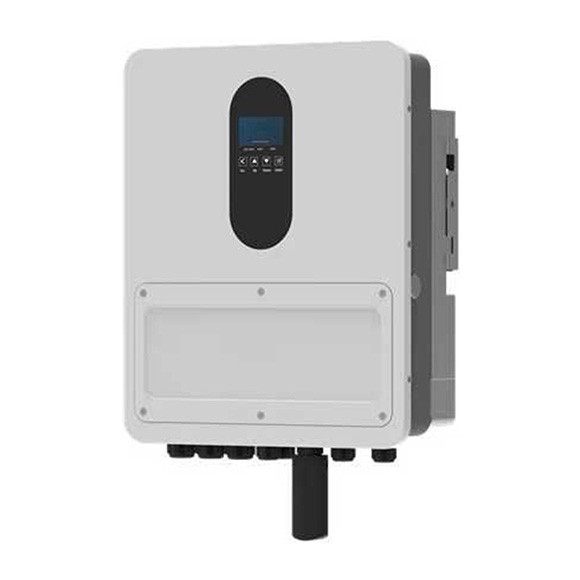

Productintroductie:
De 6 kW off-grid omvormer maakt gebruik van geavanceerde besturingsalgoritmen om een geïntegreerd energiebeheersysteem te implementeren in de fotovoltaïsche en energieopslagsystemen om de energiestroom te controleren en te optimaliseren. Overdag wordt de in het PV-systeem opgewekte stroom gebruikt door de belastingen, waarbij de overtollige energie wordt opgeslagen in de batterijen. 's Nachts, als er geen zonne-energie is, kan de energie die in de accu's is opgeslagen, worden afgevoerd naar de belastingen. De off--omvormer heeft zowel HMI- als LED-lokale bewaking en EMS-systeemfuncties voor planning op afstand, met een uitstekend aanpassingsvermogen aan de belasting en het net. Ondertussen maakt het goede hardwareontwerp het effectief om met een verscheidenheid aan complexe applicatieomgevingen om te gaan, en is de werking van het systeem veiliger, betrouwbaarder, zuiniger en beter aanpasbaar aan de omgeving.
voordelen van onze producten
1,7 keer het maximale MPPT-ingangsvermogen; ondersteunt onder specifieke omstandigheden tot 2 keer het PV-ingangsvermogen.
Maximale MPPT-ingangsstroom van 28A, ondersteunt meerdere parallel geschakelde reeksen fotovoltaïsche panelen.
Dubbele AC-uitgangen met intelligent belastingbeheer.
Configureer maximaal zes omvormers parallel om een enkele-fase te vormen, of 9 omvormers om een drie-fase te vormen
IP66-beschermingsgraad.
Ondersteunt de batterij-loze werkingsmodus
1,5 maal de netwerkinvoer via-voorzieningstechnologie.
5 jaar garantie / 10 jaar service (optioneel).
Basissysteemarchitectuur
De volgende illustratie toont de basistoepassing voor dit apparaat. Er waren ook de volgende apparaten nodig om een compleet werkend systeem te hebben:
● Generator- of elektriciteitsnet
●PV-modules
De 6 kW off-grid omvormer combineert robuuste prestaties met gebruiksvriendelijke monitoring (LCD + Alps Cloud APP), waardoor hij ideaal is voor professionele installaties waar de betrouwbaarheid van de stroomvoorziening van cruciaal belang is.
Populaire tags: 6kw off-grid omvormer, China 6kw off-grid omvormer fabrikanten, leveranciers, fabriek
Productspecificatie
|
Model |
TPH6LS |
|
Batterijtype |
Lithium-ionen en lood-zuur |
|
Nominale batterijspanning |
48Vdc |
|
Accuspanningsbereik |
40~60Vdc |
|
Max. Laad-/ontlaadstroom |
120 / 135A |
|
Geforceerd wakker-door PV |
JA |
|
Max. PV-toegangsvermogen |
12000W |
|
Max. MPPT-ingangsvermogen |
10200W |
|
Max. Ingangsspanning |
500Vdc |
|
Nominale ingangsspanning |
370Vdc |
|
MPPT-spanningsbereik |
60~450Vdc |
|
Aantal MPPT/strings per MPPT |
1/2 |
|
Maximale ingangsstroom per MPPT |
28A |
|
Max. Kortsluitstroom per MPPT |
35A |
|
Nominale netspanning |
220/230/240±5%Vac |
|
Spanningsingangsbereik |
90~280Vac |
|
Nominale netfrequentie |
50/60 Hz |
|
Maximale ingangsstroom |
40A |
|
Totale harmonische vervorming |
<3% (of nominal power) |
|
Nominaal uitgangsvermogen |
6000W |
|
Nominale uitgangsstroom |
27A |
|
Nominale uitgangsfrequentie |
50/60 ± 0,1% Hz |
|
Overbelastingsvermogen |
1min bij 101-110%; 10s bij 110%-150%; |
|
Schakeltijd (ms) |
10 ms voor computerapparatuur, 20 ms voor huishoudelijke apparatuur |
|
Totale harmonische vervorming |
<3% |
|
Max. Efficiëntie |
97.00% |
|
MPPT-trackingefficiëntie |
99.90% |
|
Geïntegreerd |
Beveiliging tegen omgekeerde aansluiting DC-polariteit, AC-uitgang overstroombeveiliging, Thermische beveiliging, AC-uitgang overspanningsbeveiliging, AC-uitgang kortsluitingsbeveiliging, DC-componentbewaking, bescherming tegen overspanningsbelasting, bewaking van het stroomnetwerk, detectie van aardfouten, niveau van overspanningsbeveiliging |
|
Overspanningsbeveiliging |
TYPE II(DC),TYPE II(AC) |
|
Overspanningscategorie |
OVC II (gelijkstroom), OVC III (AC) |
|
Bedrijfstemperatuur (graad) |
-40~+60(Derating boven 45 graden) |
|
Afmetingen [B*H*D] |
395*485*156mm |
|
Gewicht (kg) |
14.5 |
|
Omvormertopologie |
Niet-geïsoleerd |
|
Koeling |
Slimme koeling |
|
Hoogte (m) |
Kleiner dan of gelijk aan 3000 |
|
Beschermingsniveau |
IP66 |
|
Mededeling |
RS232 / RS485 / CAN / Droog contact / Externe batterij NTC / Parallelle communicatie / WIFI (optioneel) |
|
Garantie |
5 jaar |
|
Veiligheidsnormen |
IEC 62109-1:2010, EN 62109-1:2010, IEC 62109-2:2011, EN 62109-2:2011 |
|
EMC-normen |
EN IEC 61000-6-1:2019;EN IEC 61000-6-3:2021;EN IEC 61000-3-11:2019;EN61000-3-12:2011 |
|
Efficiëntie standaard |
IEC 61683:1999 |
